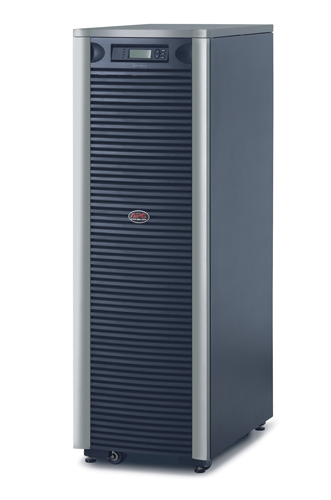

APC公司的Symmetra LX 12kVA，可擴展到16kVA N+1，外部運行塔式，
220/230/240V或380/400/415V，適用于中國

輸出

• 輸出功率容量

  8.4 K瓦數 / 12.0 kVA

• 最大可配置功率(瓦)

  11.2 K瓦數 / 16.0 kVA

• 額定輸出電壓

  230V

• 輸出電壓注釋

  可設置為220、230或240 輸出電壓

• 輸出電壓失真

  滿負荷時低于 5%

• 輸出頻率(與主頻率同步)

  47 - 63 Hz

• 輸出頻率(不同步)

  60Hz +/- 0.1%，額定 60Hz, 50Hz +/- 0.1%，額定50Hz

• 其它輸出電壓

  220, 240

• 負載高峰因素

  up to 5 : 1

• 拓樸

  雙轉換聯機

• 波形類型

  正弦波

• 最大輸出電流

  55

• 輸出連接

  (1) Hard Wire 3-wire (H N + G) (備用電池)

• 旁路

  內部旁路 (自動會人工)

輸入

• 額定輸入電壓

  230V , 400V 3PH

• 輸入頻率

  45 - 65 Hz (自動適應)

• 輸入端子類型

  Hard Wire 3 wire (1PH+N+G), Hard Wire 5-wire (3PH + N + G)

• 工作電壓范圍

  155 – 276 (1:1), 290 - 480 (3:1) V

• 輸入總諧波失真

  小于7%的滿負荷

• 其他輸入電壓

  220V, 240V, 380V, 415V

• 滿負載下的輸入功率因數

  0.98

電池與運行時間

• 電池類型

  免維護密封鉛酸電池(懸浮電解液)：防漏

• 預裝電池

  9

• 典型充電時間

  7.5 小時

• 更換電池

  SYBT5

• 空電池槽

  4

• 可自動檢測、可擴展的延時時間

  1

• 電池的伏安時容量

  7776

• 可選用電池

  APC-Symmetra-LX-12kVA-16kVA-N-1-220-230-240V-380-400-415V-

通訊與管理

• 接口端口（多個）

  DB-9 RS-232 , Smart-Slot

• 預裝 SmartSlot? 卡

  AP9631CH

• 控制盤

  多功能液晶顯示器狀態管理控制臺。

• 有聲報警

  Audible and visible alarms prioritized by severity

• 緊急關斷

  是的

• 可用的智能插槽數量

  1

物理參數

• 高

  1516 , 151.6 cm

• 寬

  483 , 48.3 cm

• 深

  726 , 72.6 cm

• 凈重

  488.64 kg

• 毛重

  520.46 kg

• 裝運高度

  1880 , 188.0 cm

• 裝運寬度

  599 , 59.9 cm

• 裝運深度

  997 , 99.7 cm

• 顏色

  Black , Silver

• 每個運輸托盤上產品數量

  1.0

環境

• 工作溫度

  0 - 40 °C

• 工作相對濕度

  0 - 95 %

• 操作高度

  0-3000 米

• 存儲溫度

  -15 - 45 °C

• 存儲相對濕度

  0 - 95 %

• 存儲高度

  0-4500 米

• 在設備表面1米外可聽到的噪音

  62.0 dBA

• 在線熱耗散

  3707.0 BTU/hr

相符性

• 標準質保

  2年內維修或更換

• SYA12K16IXRCH 特點

  APC公司的Symmetra LX 12kVA，可擴展到16kVA N+1，外部運行塔式，220/230/240V或380/400/415V，適用于中國

  Symmetra 特點與優勢

  易管理性

  易管理性

  可服務性

  可服務性

  系統保護

  可擴展性

  可擴展性

  可用性

  營銷特色

  可用性

  系統保護

  營銷特色

  產品分銷

  China

• Peace of mind that comes with complete equipment compatibility and reliability of a market leader.

  安全機構的測試和認證意味著您可以部署Symmetra，并且確信它們能
  夠符合或超過業界最為嚴格的標準。

• Modular, Scalable, Redundant Architecture future proof initial investment, improves equipment availability, and simplifies maintenance.

  Symmetra LX的冗余N+1架構使得本機能夠承受智能模塊、電池或電
  源模塊出現一次故障?？稍诂F(xiàn)場輕松地更換模塊。在購置設備之后，
  客戶可以添加額外的電源模塊或電池，最多可容納16kVA的負載。

• Low operating and maintenance costs with proven reliability and intelligent battery management.

  由APC公司首創的智能電池管理可通過智能化、精確的溫度補償充電來
  最大限度地提高電池的性能并延長其壽命。自動自檢確保了電池的可靠
  性并可在更換電池前向用戶發出警告。方便、易于連接、可熱插拔的電
  池模塊使得無需斷電就能進行電池更換。

• Avoids costly power problems by keeping your IT equipment and data protected and available.

  網絡級電源調節功能可防止浪涌的危害和破壞性的噪音。雙轉換架構可
  提供嚴格的電壓調節、頻率調節、以及出現電力事故時轉換到電池的
  零轉換時間。

• 通過容易、方便的遠程訪問能力來節省時間。

  通過串口、USB或可選的以太網進行網絡管理。包括PowerChute?
  網絡關機軟件，可實現方便的監視和控制、安全的操作系統關機以及
  創新的能源管理功能。

• 輸入功率因數校正

  通過使用小型發電機和電線連接,使安裝費用最少

• 經安全機構的認證

  產品經過測試和認證，確保可在規定的環境內與所連接的服務提供商
  設備共同安全工作。

• 兼容發電機

  在長時間斷電故障時，確保為所有負載提供清潔的不間斷電源。

• 電源調節

  保護所連接的負載免受浪涌、尖峰電壓、閃電和其他電源擾動的影響。

• 可復位的電路斷路器

  可從過載事件快速恢復。

• 頻率和電壓調整

  可以在不使用電池的情況下修正較差的頻率和電壓條件，從而提供更高
  的可用性。

• 冷啟動能力

  當市電停止時提供臨時的電池供電

• 可配置為 N+1 內部冗余

  允許配置一個或比支持連接負載所必需的更多的電源模塊，這樣的
  冗余提供了高可用性

• 熱插拔電池

  在更換電池的整個過程中，確保干凈、不間斷電源以保護設備

• 熱插拔智能模塊

  在更換智能模塊期間，確保干凈、不間斷電源以保護設備

• 經 UPS 關機后自動重啟負載

  一旦市電恢復，則自動重新啟動所連接的設備。

• 熱插拔電源模塊

  在更換電源模塊期間，確保干凈、不間斷電源以保護設備

• 自動內部旁路

  在UPS電源出現過載或故障的情況下向所連接的負載提供公用電源。

• 并聯電池模塊

  通過冗余電池提供更高的可用性

• 冗余智能模塊

  給予關鍵 UPS 功能冗余通訊路徑，向 UPS 連接負載提供更高的可用性

• 電源模塊并行連接

  可從隔離模塊故障中立即、無縫地恢復，增強可用性

• 模塊化設計

  通過自我診斷，現場可替換模塊而提供快速可用性，減少維護需求

• Modular, Scalable, Redundant Architecture future proof initial investment, improves equipment availability, and simplifies maintenance.

  Symmetra LX的冗余N+1架構使得本機能夠承受智能模塊、電池或
  電源模塊出現一次故障?？稍诂F(xiàn)場輕松地更換模塊。在購置設備之后，
  客戶可以添加額外的電源模塊或電池，最多可容納16kVA的負載。

• Avoids costly power problems by keeping your IT equipment and data protected and available.

  網絡級電源調節功能可防止浪涌的危害和破壞性的噪音。雙轉換架
  構可提供嚴格的電壓調節、頻率調節、以及出現電力事故時轉換到
  電池的零轉換時間。

• 通過容易、方便的遠程訪問能力來節省時間。

  通過串口、USB或可選的以太網進行網絡管理。包括PowerChute?
  網絡關機軟件，可實現方便的監視和控制、安全的操作系統關機以及
  創新的能源管理功能。

• Low operating and maintenance costs with proven reliability and intelligent battery management.

  由APC公司首創的智能電池管理可通過智能化、精確的溫度補償充電
  來最大限度地提高電池的性能并延長其壽命。自動自檢確保了電池的
  可靠性并可在更換電池前向用戶發出警告。方便、易于連接、可熱插
  拔的電池模塊使得無需斷電就能進行電池更換。

• Peace of mind that comes with complete equipment compatibility and reliability of a market leader.

  安全機構的測試和認證意味著您可以部署Symmetra，并且確信它們
  能夠符合或超過業界最為嚴格的標準。

• 可配置為 N+1 內部冗余

  允許配置一個或比支持連接負載所必需的更多的電源模塊，這樣的
  冗余提供了高可用性

• 熱插拔電源模塊

  在更換電源模塊期間，確保干凈、不間斷電源以保護設備

• 電源模塊并行連接

  可從隔離模塊故障中立即、無縫地恢復，增強可用性

• 熱插拔電池

  在更換電池的整個過程中，確保干凈、不間斷電源以保護設備

• 冗余智能模塊

  給予關鍵 UPS 功能冗余通訊路徑，向 UPS 連接負載提供更高的
  可用性

• 經 UPS 關機后自動重啟負載

  一旦市電恢復，則自動重新啟動所連接的設備。

• 熱插拔智能模塊

  在更換智能模塊期間，確保干凈、不間斷電源以保護設備

• 自動內部旁路

  在UPS電源出現過載或故障的情況下向所連接的負載提供公用電源。

• 并聯電池模塊

  通過冗余電池提供更高的可用性

• 模塊化設計

  通過自我診斷，現場可替換模塊而提供快速可用性，減少維護需求

• 可編程頻率范圍

  保證與不同輸入頻率的兼容性

• 可擴展的運行時間

  需要時允許快速增加更多的運行時間

• 可升級電源容量

  允許以后快速升級減少今天 UPS 規模過大的成本

• 即插即用外部電池

  向 UPS 增加額外的運行時間時，保證負載干凈、不間斷的供電

• 可現場更換的電源配電盤

  對具有不同插頭類型的設備確保其兼容性

• 可擴展的運行時間

  需要時允許快速增加更多的運行時間

• 可現場更換的電源配電盤

  對具有不同插頭類型的設備確保其兼容性

• 可升級電源容量

  允許以后快速升級減少今天 UPS 規模過大的成本

• 可編程頻率范圍

  保證與不同輸入頻率的兼容性

• 即插即用外部電池

  向 UPS 增加額外的運行時間時，保證負載干凈、不間斷的供電

• 兼容發電機

  在長時間斷電故障時，確保為所有負載提供清潔的不間斷電源。

• 電源調節

  保護所連接的負載免受浪涌、尖峰電壓、閃電和其他電源擾動的
  影響。

• 經安全機構的認證

  產品經過測試和認證，確?？稍谝?guī)定的環境內與所連接的服務提
  供商設備共同安全工作。

• 頻率和電壓調整

  可以在不使用電池的情況下修正較差的頻率和電壓條件，從而提
  供更高的可用性。

• 可復位的電路斷路器

  可從過載事件快速恢復。

• 輸入功率因數校正

  通過使用小型發電機和電線連接,使安裝費用最少

• 冷啟動能力

  當市電停止時提供臨時的電池供電

• 用戶可更換電池

  能夠簡單升級和更換電池

• 用戶可替換電源模塊

  能夠簡單升級和更換電源模塊

• 用戶可替換智能模塊

  能夠簡單升級和更換智能模塊

• 預測故障通知

  提供的早期警報故障分析確保了部件及時更換

• 有聲報警

  實時告訴你系統是否處于電池運行狀態，電池電壓是否低，或是否
  處于過載狀態

• 自動自檢

  定期自檢電池，確保及早檢測出需要更換的電池。

• 斷開電池通知

  當電池不能提供后備電力時警告

• 用戶可更換電池

  能夠簡單升級和更換電池

• 用戶可替換電源模塊

  能夠簡單升級和更換電源模塊

• 用戶可替換智能模塊

  能夠簡單升級和更換智能模塊

• 有聲報警

  實時告訴你系統是否處于電池運行狀態，電池電壓是否低，或是否
  處于過載狀態

• 自動自檢

  定期自檢電池，確保及早檢測出需要更換的電池。

• 斷開電池通知

  當電池不能提供后備電力時警告

• 預測故障通知

  提供的早期警報故障分析確保了部件及時更換

• 兼容英飛管理器

  以便通過 APC 的英飛管理器軟件進行集中管理。

• SmartSlot 插槽

  利用管理卡定制 UPS 性能

• 網絡管理

  通過網絡實現對于UPS的遠程電源管理。

• 可管理的外部電池

  通過監視外部電池正常與否及其預期運行時間減少預防性維護需求

• 智能電池管理

  通過智能、精確的充電技術獲得最佳的電池性能、壽命和可靠性。

• LSD 顯示器

  字母數字顯示器，顯示系統參數和告警。

• SmartSlot 插槽

  利用管理卡定制 UPS 性能

• 可管理的外部電池

  通過監視外部電池正常與否及其預期運行時間減少預防性維護需求

• 智能電池管理

  通過智能、精確的充電技術獲得最佳的電池性能、壽命和可靠性。

• LSD 顯示器

  字母數字顯示器，顯示系統參數和告警。

• 兼容英飛管理器

  以便通過 APC 的英飛管理器軟件進行集中管理。

• 網絡管理

  通過網絡實現對于UPS的遠程電源管理。

• 可拆除的輸入/輸出繞線托架

  允許快速容易地安裝和維護 UPS
