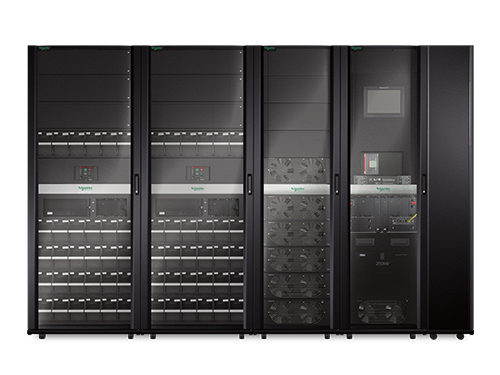

APC Symmetra PX 150kW，可升級至250kW，帶有右側安裝維護旁路和配電模塊

輸出

• 輸出功率容量

  150.0 K瓦數 / 150.0 kVA

• 最大可配置功率(瓦)

  500.0 K瓦數 / 500.0 kVA

• 額定輸出電壓

  400V 3PH , 480V 3PH

• 輸出電壓失真

  低于 2%

• 輸出頻率(與主頻率同步)

  50 Hz, 60 Hz

• 輸出頻率(不同步)

  60Hz +/- 0.1%，額定 60Hz, 50Hz +/- 0.1%，額定50Hz

• 其它輸出電壓

  415

• 負載高峰因素

  無限的

• 拓樸

  雙轉換聯機

• 波形類型

  正弦波

• 過載運行

  125% 時為 10 分鐘，150% 時為 60 秒

• 輸出連接

  (1) Hard Wire 5-wire (3PH + N + G) (備用電池)

  (1) Hard Wire 4-wire (3PH + G) (備用電池)

• 輸出電壓 THD

  線性負載下小于 2%，非線性負載下小于 3%

• 輸出電壓容差

  靜態負載下為 +/-1%，100% 負載階躍下為 +/-5%

• 轉換時間

  2ms typical

• 旁路

  內置維修旁路, 內置靜態旁路

輸入

• 額定輸入電壓

  400V 3PH , 480V 3PH

• 輸入頻率

  40 - 70 Hz（自動感測）

• 輸入端子類型

  Hard Wire 4-wire (3PH + G), Hard Wire 5-wire (3PH + N + G)

• 工作電壓范圍

  340 - 460 (400V), 408 - 552 (480) V

• 輸入總諧波失真

  少于5%的滿負荷

• 所需輸入保護類型

  3 極斷路器

• 其他輸入電壓

  415

• 最大耐受短路電流 (Icw)

  50.0 kAmps

• 滿負載下的輸入功率因數

  0.99

電池與運行時間

• 電池類型

  VRLA

• 預裝電池

  10

• 典型充電時間

  3.5 小時

• 空電池槽

  36

• RBC? 數量

  6

• 可自動檢測、可擴展的延時時間

  1

• 電池的伏安時容量

  51840

• 可選用電池

  APC-Symmetra-PX-150kW-250kW-

• 電池工作效率

  97.0 %

• 過載工作

  125% 時為 10 分鐘，150% 時為 60 秒

• 運行時間

  查看運行時間圖表

  查看運行時間圖表

• 效率

  查看效率圖表

通訊與管理

• 接口端口（多個）

  SYPX250-500_Parallel

• 預裝 SmartSlot? 卡

  AP9635CH

• 控制盤

  觸摸液晶屏用戶界面

• 緊急關斷

  可選

• 可用的智能插槽數量

  3

物理參數

• 高

  1991 , 199.1 cm

• 寬

  3100 , 310.0 cm

• 深

  1070 , 107.0 cm

• 凈重

  3547.0 kg

• 毛重

  3907.0 kg

• 裝運高度

  2150 , 215.0 cm

• 裝運寬度

  4110 , 411.0 cm

• 裝運深度

  1270 , 127.0 cm

• 顏色

  Black

環境

• 工作溫度

  0 - 40 °C

• 工作相對濕度

  0 - 95 %

• 操作高度

  0-999.9 米

• 存儲溫度

  -15 - 40 °C

• 存儲相對濕度

  0 - 95 %

• 存儲高度

  0-15000 米

• 在設備表面1米外可聽到的噪音

  54.0 dBA

• 在線熱耗散

  18568.0 BTU/hr

• 保護等級

  NEMA 1, IP 20

相符性

• 管理機構認證

  cUL Listed, CE標志, CSA C22.2 No.107.3-05, EN/IEC 62040-1-1,

•                                                                       EN/IEC 62040-2, EN/IEC 62040-3, 能源之星 (美國), Eurobat通用型,

•                                                                        OSHPD, UL 1778, UL 60950-1

• 標準質保

  1 year on-site repair or replace with factory authorized Start-UP

•
