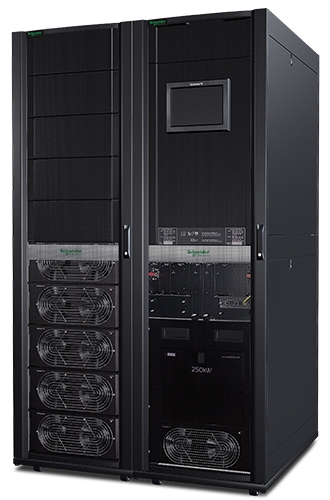

APC公司的Symmetra PX，125kW，可擴展到250kW，帶或不帶
     維護旁路、配電模塊或電池，可并聯

輸出

• 輸出功率容量

  125.0 K瓦數 / 125.0 kVA

• 最大可配置功率(瓦)

  500.0 K瓦數 / 500.0 kVA

• 額定輸出電壓

  400V 3PH , 480V 3PH

• 輸出電壓失真

  低于 2%

• 輸出頻率(與主頻率同步)

  50 Hz, 60 Hz

• 輸出頻率(不同步)

  60Hz +/- 0.1%，額定 60Hz, 50Hz +/- 0.1%，額定50Hz

• 其它輸出電壓

  415

• 負載高峰因素

  無限的

• 拓樸

  雙轉換聯機

• 波形類型

  正弦波

• 過載運行

  125% 時為 10 分鐘，150% 時為 60 秒

• 輸出連接

  (1) Hard Wire 4-wire (3PH + G) (備用電池)

  (1) Hard Wire 5-wire (3PH + N + G) (備用電池)

• 輸出電壓 THD

  線性負載下小于 2%，非線性負載下小于 3%

• 輸出電壓容差

  靜態負載下為 +/-1%，100% 負載階躍下為 +/-5%

• 轉換時間

  2ms typical

• 旁路

  內置靜態旁路

輸入

• 額定輸入電壓

  400V 3PH , 480V 3PH

• 輸入頻率

  40 - 70 Hz（自動感測）

• 輸入端子類型

  Hard Wire 4-wire (3PH + G), Hard Wire 5-wire (3PH + N + G)

• 工作電壓范圍

  408 - 552 (480) V

• 輸入總諧波失真

  少于5%的滿負荷

• 所需輸入保護類型

  3 極斷路器

• 其他輸入電壓

  415

• 最大耐受短路電流 (Icw)

  50.0 kAmps

• 滿負載下的輸入功率因數

  0.99

電池與運行時間

• 電池類型

  沒有內部電池 - 使用外部電池系統

• 可自動檢測、可擴展的延時時間

  1

• 電池工作效率

  96.0 %

• 效率

  查看效率圖表

通訊與管理

• 接口端口（多個）

  SYPX250-500_Parallel

• 預裝 SmartSlot? 卡

  AP9635CH

• 控制盤

  觸摸液晶屏用戶界面

• 緊急關斷

  可選

• 可用的智能插槽數量

  1

物理參數

• 高

  1991 , 199.1 cm

• 寬

  1200 , 120.0 cm

• 深

  1070 , 107.0 cm

• 凈重

  864.0 kg

• 毛重

  1000.0 kg

• 裝運高度

  2150 , 215.0 cm

• 裝運寬度

  1870 , 187.0 cm

• 裝運深度

  1270 , 127.0 cm

• 顏色

  Black

環境

• 工作溫度

  0 - 40 °C

• 工作相對濕度

  0 - 95 %

• 操作高度

  0-999.9 米

• 存儲溫度

  -30 - 70 °C

• 存儲相對濕度

  0 - 95 %

• 存儲高度

  0-15000 米

• 在設備表面1米外可聽到的噪音

  54.0 dBA

• 在線熱耗散

  15473.0 BTU/hr

• 保護等級

  NEMA 1, IP 20

相符性

• 管理機構認證

  c列出的 UL, CE標志, CSA C22.2 No.107.3-05, EN/IEC 62040-1-1,

•                                                                        EN/IEC 62040-2, EN/IEC 62040-3, 能源之星 (美國),

•                                                                         OSHPD, UL 1778, UL 60950-1, 列出的 UL

• 標準質保

  1 year on-site repair or replace with factory authorized Start-UP

• SY125K250D-NB 特點

  APC公司的Symmetra PX，125kW，可擴展到250kW，帶或不帶維護旁路、配電模塊或電池，可并聯

  Symmetra PX 特點與優勢

  營銷特色

  營銷特色

  可用性

  Sustainability

  Sustainability

  其他性能優勢

  可用性

  易管理性

  總體擁有成本

  其他性能優勢

  易管理性

  總體擁有成本

  產品分銷

  安道爾、阿拉伯聯合酋長國、阿富汗、安提瓜和巴布達、安圭拉島,阿爾巴尼亞、亞美尼亞、荷屬安的列斯、
  安哥拉、阿根廷、奧地利、澳大利亞、阿魯巴島、阿塞拜疆、波斯尼亞和黑塞哥維那、巴巴多斯、孟加拉國、
  比利時、布基納法索、保加利亞、巴林、布隆迪、貝寧、百慕大、文萊、玻利維亞、巴西、巴哈馬群島、不丹、
  博茨瓦納、白俄羅斯、伯利茲、加拿大、剛果民主共和國、中非共和國、剛果、科特迪瓦、庫克群島、瑞士



• 兼容發電機

  使用發電機電源時，確保干凈、不間斷電源以保護設備

• 包括5x8啟動服務

  為廠家保修全面覆蓋所需

• 輸入功率因數校正

  通過使用小型發電機和電線連接,使安裝費用最少

• 全額定電源kW等于kVA

  通過消除超大規模的UPS對功率因數校正（PFC)的負載的需求，
  減少成本

• 與StruxureWare數據中心專家管理軟件集成

  一套適應IT環境、可擴展的訪問監控系統，可收集、組織和分配關
  鍵提示、監控視頻以及關鍵信息，在網絡上的任何地方均可提供對
  復雜的物理基礎設施環境的統一查看

• 有聲報警

  提供改變市電和UPS電源條件的通知

• LED 狀態指示燈

  借助于視頻指示器可以快速了解設備和電源狀態。

• SmartSlot 插槽

  利用管理卡定制 UPS 性能

• 可升級電源容量

  允許以后快速升級減少今天 UPS 規模過大的成本

• 可編程頻率范圍

  保證與不同輸入頻率的兼容性

• 全額定電源kW等于kVA

  通過消除超大規模的UPS對功率因數校正（PFC)的負載的需求，
  減少成本

• 輸入功率因數校正

  通過使用小型發電機和電線連接,使安裝費用最少

• 包括5x8啟動服務

  為廠家保修全面覆蓋所需

• 兼容發電機

  使用發電機電源時，確保干凈、不間斷電源以保護設備

• 與StruxureWare數據中心專家管理軟件集成

  一套適應IT環境、可擴展的訪問監控系統，可收集、組織和分配關鍵
  提示、監控視頻以及關鍵信息，在網絡上的任何地方均可提供對復雜
  的物理基礎設施環境的統一查看

• LED 狀態指示燈

  借助于視頻指示器可以快速了解設備和電源狀態。

• 有聲報警

  提供改變市電和UPS電源條件的通知

• 電源模塊并行連接

  可從隔離模塊故障中立即、無縫地恢復，增強可用性

• 可配置為 N+1 內部冗余

  允許配置一個或比支持連接負載所必需的更多的電源模塊，這樣的
  冗余提供了高可用性

• 可互換電源模塊

  允許快速增加電力容量或更換現有的電源模塊。所安裝的模塊由系統
  自動識別。

• 網絡管理

  通過網絡實現對于UPS的遠程電源管理。

• 冗余智能模塊

  給予關鍵 UPS 功能冗余通訊路徑，向 UPS 連接負載提供更高的可用性

• 自動內部旁路

  在UPS電源出現過載或故障的情況下向所連接的負載提供公用電源。

• 模塊化設計

  通過自我診斷，現場可替換模塊而提供快速可用性，減少維護需求

• SmartSlot 插槽

  利用管理卡定制 UPS 性能

• 可升級電源容量

  允許以后快速升級減少今天 UPS 規模過大的成本

• 可編程頻率范圍

  保證與不同輸入頻率的兼容性

• EU CoC for UPS

  Ensures that UPSs sold in the EU are highly efficient

• ENERGY STAR for UPS

  Establishes that the efficiency of the UPS is in the top 25% of the
  market as verified by third party testing

• ENERGY STAR for UPS

  Establishes that the efficiency of the UPS is in the top 25% of the mark
  et as verified by third party testing

• EU CoC for UPS

  Ensures that UPSs sold in the EU are highly efficient

• 可配置為 N+1 內部冗余

  允許配置一個或比支持連接負載所必需的更多的電源模塊，這樣的冗余
  提供了高可用性

• 冗余智能模塊

  給予關鍵 UPS 功能冗余通訊路徑，向 UPS 連接負載提供更高的可用性

• 自動內部旁路

  在UPS電源出現過載或故障的情況下向所連接的負載提供公用電源。

• 電源模塊并行連接

  可從隔離模塊故障中立即、無縫地恢復，增強可用性

• 模塊化設計

  通過自我診斷，現場可替換模塊而提供快速可用性，減少維護需求

• 網絡管理

  通過網絡實現對于UPS的遠程電源管理。

• 可互換電源模塊

  允許快速增加電力容量或更換現有的電源模塊。所安裝的模塊由系統自
  動識別。

• 網絡管理

  通過網絡實現對于UPS的遠程電源管理。

• 可升級電源容量

  允許以后快速升級減少今天 UPS 規模過大的成本

• 兼容發電機

  使用發電機電源時，確保干凈、不間斷電源以保護設備

• 全額定電源kW等于kVA

  通過消除超大規模的UPS對功率因數校正（PFC)的負載的需求，減
  少成本

• 電源模塊并行連接

  可從隔離模塊故障中立即、無縫地恢復，增強可用性

• 并聯電池模塊

  通過冗余電池提供更高的可用性

• 可配置為 N+1 內部冗余

  允許配置一個或比支持連接負載所必需的更多的電源模塊，這樣的冗余
  提供了高可用性

• 模塊化設計

  通過自我診斷，現場可替換模塊而提供快速可用性，減少維護需求

• 用戶可更換電池

  能夠簡單升級和更換電池

• 用戶可替換電源模塊

  能夠簡單升級和更換電源模塊

• 可升級電源容量

  允許以后快速升級減少今天 UPS 規模過大的成本

• 全額定電源kW等于kVA

  通過消除超大規模的UPS對功率因數校正（PFC)的負載的需求，
  減少成本

• 模塊化設計

  通過自我診斷，現場可替換模塊而提供快速可用性，減少維護需求

• 用戶可替換電源模塊

  能夠簡單升級和更換電源模塊

• 兼容發電機

  使用發電機電源時，確保干凈、不間斷電源以保護設備

• 網絡管理

  通過網絡實現對于UPS的遠程電源管理。

• 電源模塊并行連接

  可從隔離模塊故障中立即、無縫地恢復，增強可用性

• 并聯電池模塊

  通過冗余電池提供更高的可用性

• 用戶可更換電池

  能夠簡單升級和更換電池

• 可配置為 N+1 內部冗余

  允許配置一個或比支持連接負載所必需的更多的電源模塊，這樣的冗
  余提供了高可用性

• 雙電源輸入

  將 UPS 連接到兩個獨立的電源中，增加了可靠性。

• ECO模式

  為正常通電條件下不使用的電氣元件設置旁路的工作模式可以實現
  高的運行效率，同時不會犧牲保護功能

• 前面維護

  簡化安裝和UPS維護，同時最大限度地減少對于空間的需求。

• LCD觸摸屏顯示

  便于顯示運行模式、系統參數和報警的全彩色文本和模擬圖。

• Mega Tie

  在維護程序中，通過將負載從一個獨立的Symmetra PX 250/500kW
  系統轉移到另一個系統來進行充分保護。

• 并聯功能

  UPS系統可以與任何其它獨立的電源同步，從而能夠與下游靜態轉換開
  關一起使用。

• 具有并行能力

  通過同時使用多個不間斷電源來提高總的電源容量。

• 能夠并行冗余

  通過多個不間斷電源為所連接的設備供電，用于提高系統的冗余度

• 遠程顯示

  將顯示界面下載到您的筆記本電腦或個人電腦。遠程監視UPS并配置一
  個UPS參數子集。注：不支持遠程啟動和關機。

• 支持第三方維護旁路

  對于使用定制的開關設備或第三方維護旁路柜的安裝來說，需要使用AP
  C Symmetra PX250/500第三方開關設備套件。此套件內的各種柜子用
  于監視斷路器和提供EPO功能。
