輸出功率容量
100.0 K瓦數 / 100.0 kVA
最大可配置功率(瓦)
500.0 K瓦數 / 500.0 kVA
額定輸出電壓
400V 3PH , 480V 3PH
輸出電壓失真
低于 2%
輸出頻率(與主頻率同步)
50 Hz, 60 Hz
輸出頻率(不同步)
60Hz +/- 0.1%，額定 60Hz, 50Hz +/- 0.1%，額定50Hz
其它輸出電壓
415
負載高峰因素
無限的
拓樸
雙轉換聯機
波形類型
正弦波
過載運行
125% 時為 10 分鐘，150% 時為 60 秒
輸出連接
(1) Hard Wire 4-wire (3PH + G) (備用電池)
(1) Hard Wire 5-wire (3PH + N + G) (備用電池)
輸出電壓 THD
線性負載下小于 2%，非線性負載下小于 3%
輸出電壓容差
靜態負載下為 +/-1%，100% 負載階躍下為 +/-5%
轉換時間
2ms typical
旁路
內置維修旁路, 內置靜態旁路
額定輸入電壓
400V 3PH , 480V 3PH
輸入頻率
40 - 70 Hz（自動感測）
輸入端子類型
Hard Wire 4-wire (3PH + G), Hard Wire 5-wire (3PH + N + G)
工作電壓范圍
340 - 460 (400V), 408 - 552 (480) V
輸入總諧波失真
少于5%的滿負荷
所需輸入保護類型
3 極斷路器
其他輸入電壓
415
最大耐受短路電流 (Icw)
50.0 kAmps
滿負載下的輸入功率因數
0.99
電池類型
VRLA
預裝電池
7
典型充電時間
3.5 小時
額定電池電壓
+/-288V
空電池槽
6
RBC? 數量
6
電池的伏安時容量
36288
可選用電池
電池工作效率
96.5 %
過載工作
125% 時為 10 分鐘，150% 時為 60 秒
運行時間
效率
接口端口（多個）
SYPX250-500_Parallel
預裝 SmartSlot? 卡
控制盤
觸摸液晶屏用戶界面
緊急關斷
可選
可用的智能插槽數量
3
高
1991 , 199.1 cm
寬
2350 , 235.0 cm
深
1070 , 107.0 cm
凈重
2632.73 kg
毛重
2894.0 kg
裝運高度
2150 , 215.0 cm
裝運寬度
2990 , 299.0 cm
裝運深度
1270 , 127.0 cm
工作溫度
0 - 40 °C
工作相對濕度
0 - 95 %
操作高度
0-999.9 米
存儲溫度
-15 - 40 °C
存儲相對濕度
0 - 95 %
存儲高度
0-15000 米
在設備表面1米外可聽到的噪音
54.0 dBA
在線熱耗散
12378.0 BTU/hr
保護等級
NEMA 1, IP 20
管理機構認證
c列出的 UL, CE標志, CSA C22.2 No.107.3-05, EN 50091-1,
EN/IEC 62040-1-1, EN/IEC 62040-3, 能源之星 (美國),
Eurobat通用型, FCC 15 部分 A 級, OSHPD, 列出的 UL, VFI-SS-111
標準質保
1 year on-site repair or replace with factory authorized Start-UP

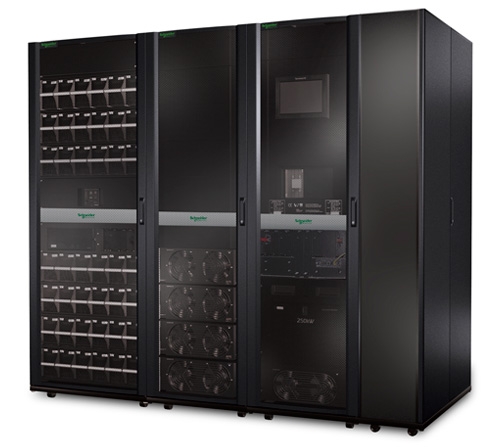

APC Symmetra PX 100kW，可升級至250kW，帶有右側安裝維護旁路和配電模塊
安道爾、阿拉伯聯合酋長國、安提瓜和巴布達、安圭拉島,阿爾巴尼亞、亞美尼亞、荷屬安的列斯、
安哥拉、阿根廷、奧地利、澳大利亞、阿魯巴島、阿塞拜疆、波斯尼亞和黑塞哥維那、巴巴多斯、
孟加拉國、比利時、布基納法索、保加利亞、巴林、布隆迪、貝寧、百慕大、玻利維亞、巴西、
博茨瓦納、白俄羅斯、伯利茲、加拿大、剛果民主共和國、中非共和國、剛果、科特迪瓦、
智利、瑞士喀麥隆、中國、哥倫比亞、哥斯達黎加、Serbi
兼容發電機
使用發電機電源時，確保干凈、不間斷電源以保護設備
包括5x8啟動服務
為廠家保修全面覆蓋所需
輸入功率因數校正
通過使用小型發電機和電線連接,使安裝費用最少
全額定電源kW等于kVA
通過消除超大規模的UPS對功率因數校正（PFC)的負載的需求，
減少成本
與StruxureWare數據中心專家管理軟件集成
一套適應IT環境、可擴展的訪問監控系統，可收集、組織和分配關鍵
提示、監控視頻以及關鍵信息，在網絡上的任何地方均可提供對復雜
的物理基礎設施環境的統一查看
有聲報警
提供改變市電和UPS電源條件的通知
LED 狀態指示燈
借助于視頻指示器可以快速了解設備和電源狀態。
SmartSlot 插槽
利用管理卡定制 UPS 性能
可升級電源容量
允許以后快速升級減少今天 UPS 規模過大的成本
可編程頻率范圍
保證與不同輸入頻率的兼容性
全額定電源kW等于kVA
通過消除超大規模的UPS對功率因數校正（PFC)的負載的需求，減少成本
輸入功率因數校正
通過使用小型發電機和電線連接,使安裝費用最少
包括5x8啟動服務
為廠家保修全面覆蓋所需
兼容發電機
使用發電機電源時，確保干凈、不間斷電源以保護設備
與StruxureWare數據中心專家管理軟件集成
一套適應IT環境、可擴展的訪問監控系統，可收集、組織和分配關鍵提
示、監控視頻以及關鍵信息，在網絡上的任何地方均可提供對復雜的
物理基礎設施環境的統一查看
LED 狀態指示燈
借助于視頻指示器可以快速了解設備和電源狀態。
有聲報警
提供改變市電和UPS電源條件的通知
電源模塊并行連接
可從隔離模塊故障中立即、無縫地恢復，增強可用性
可配置為 N+1 內部冗余
允許配置一個或比支持連接負載所必需的更多的電源模塊，這樣的冗
余提供了高可用性
可互換電源模塊
允許快速增加電力容量或更換現有的電源模塊。所安裝的模塊由系統自動識別。
網絡管理
通過網絡實現對于UPS的遠程電源管理。
冗余智能模塊
給予關鍵 UPS 功能冗余通訊路徑，向 UPS 連接負載提供更高的可用性
自動內部旁路
在UPS電源出現過載或故障的情況下向所連接的負載提供公用電源。
模塊化設計
通過自我診斷，現場可替換模塊而提供快速可用性，減少維護需求
SmartSlot 插槽
利用管理卡定制 UPS 性能
可升級電源容量
允許以后快速升級減少今天 UPS 規模過大的成本
可編程頻率范圍
保證與不同輸入頻率的兼容性
EU CoC for UPS
Ensures that UPSs sold in the EU are highly efficient
ENERGY STAR for UPS
Establishes that the efficiency of the UPS is in the top 25% of the
market as verified by third party testing
ENERGY STAR for UPS
Establishes that the efficiency of the UPS is in the top 25% of the
market as verified by third party testing
EU CoC for UPS
Ensures that UPSs sold in the EU are highly efficient
可配置為 N+1 內部冗余
允許配置一個或比支持連接負載所必需的更多的電源模塊，這樣的冗余
提供了高可用性
冗余智能模塊
給予關鍵 UPS 功能冗余通訊路徑，向 UPS 連接負載提供更高的可用性
自動內部旁路
在UPS電源出現過載或故障的情況下向所連接的負載提供公用電源。
電源模塊并行連接
可從隔離模塊故障中立即、無縫地恢復，增強可用性
模塊化設計
通過自我診斷，現場可替換模塊而提供快速可用性，減少維護需求
網絡管理
通過網絡實現對于UPS的遠程電源管理。
可互換電源模塊
允許快速增加電力容量或更換現有的電源模塊。所安裝的模塊由
系統自動識別。
網絡管理
通過網絡實現對于UPS的遠程電源管理。
可升級電源容量
允許以后快速升級減少今天 UPS 規模過大的成本
兼容發電機
使用發電機電源時，確保干凈、不間斷電源以保護設備
全額定電源kW等于kVA
通過消除超大規模的UPS對功率因數校正（PFC)的負載的需求，
減少成本
電源模塊并行連接
可從隔離模塊故障中立即、無縫地恢復，增強可用性
并聯電池模塊
通過冗余電池提供更高的可用性
可配置為 N+1 內部冗余
允許配置一個或比支持連接負載所必需的更多的電源模塊，這樣的
冗余提供了高可用性
模塊化設計
通過自我診斷，現場可替換模塊而提供快速可用性，減少維護需求
用戶可更換電池
能夠簡單升級和更換電池
用戶可替換電源模塊
能夠簡單升級和更換電源模塊
可升級電源容量
允許以后快速升級減少今天 UPS 規模過大的成本
全額定電源kW等于kVA
通過消除超大規模的UPS對功率因數校正（PFC)的負載的需求，
減少成本
模塊化設計
通過自我診斷，現場可替換模塊而提供快速可用性，減少維護需求
用戶可替換電源模塊
能夠簡單升級和更換電源模塊
兼容發電機
使用發電機電源時，確保干凈、不間斷電源以保護設備
網絡管理
通過網絡實現對于UPS的遠程電源管理。
電源模塊并行連接
可從隔離模塊故障中立即、無縫地恢復，增強可用性
并聯電池模塊
通過冗余電池提供更高的可用性
用戶可更換電池
能夠簡單升級和更換電池
可配置為 N+1 內部冗余
允許配置一個或比支持連接負載所必需的更多的電源模塊，這樣的冗余
提供了高可用性
自動自檢
定期自檢電池，確保及早檢測出需要更換的電池。
電池故障通知
提前對電池進行警告性故障分析，以便及時進行預防性維護。
并聯電池模塊
通過冗余電池提供更高的可用性
不用工具更換電池
可迅速便捷地更換電池
雙電源輸入
將 UPS 連接到兩個獨立的電源中，增加了可靠性。
ECO模式
為正常通電條件下不使用的電氣元件設置旁路的工作模式可以實現
高的運行效率，同時不會犧牲保護功能
前面維護
簡化安裝和UPS維護，同時最大限度地減少對于空間的需求。
智能電池管理
通過智能、精確的充電技術獲得最佳的電池性能、壽命和可靠性。
LCD觸摸屏顯示
便于顯示運行模式、系統參數和報警的全彩色文本和模擬圖。
Mega Tie
在維護程序中，通過將負載從一個獨立的Symmetra PX 250/500kW系統
轉移到另一個系統來進行充分保護。
并聯功能
UPS系統可以與任何其它獨立的電源同步，從而能夠與下游靜態轉換
開關一起使用。
具有并行能力
通過同時使用多個不間斷電源來提高總的電源容量。
能夠并行冗余
通過多個不間斷電源為所連接的設備供電，用于提高系統的冗余度
可擴展的運行時間
需要時允許快速增加更多的運行時間
熱插拔電池
允許快速增加運行容量或更換現有的電池模塊。所安裝的模塊由系統自動識別。
溫度補償電池充電
根據實際的電池溫度調整充電電壓延長電池壽命
