高
1991mm , 199.1cm
寬
750mm , 75.0cm
深
1070mm , 107.0cm
機架高度
42U
凈重
155.95kg
毛重
168.18kg
裝運高度
2118mm , 211.8cm
裝運寬度
850mm , 85.09cm
裝運深度
1219mm , 121.9cm
顏色
Black
最大安裝深度
819.0mm , 81.92cm
最小安裝深度
11.0英寸
前門
16.0計量器
垂直柱
16.0計量器
后門
16.0計量器
頂部
18.0計量器
側板
18.0計量器
每個運輸托盤上產品數量
1.0
機架寬度
19"
承重能力（動載荷）
1022.73kg
承重能力（靜載荷）
1363.64kg
保護等級
IP 20
管理機構認證
UL 2416, UL 60950-1
標準質保
5 年維修或更換服務
RoHS
符合
REACH
REACH: 不含SVHC
PEP
可在Documentation（文件）選項卡中獲得
EOLI
可在Documentation（文件）選項卡中獲得

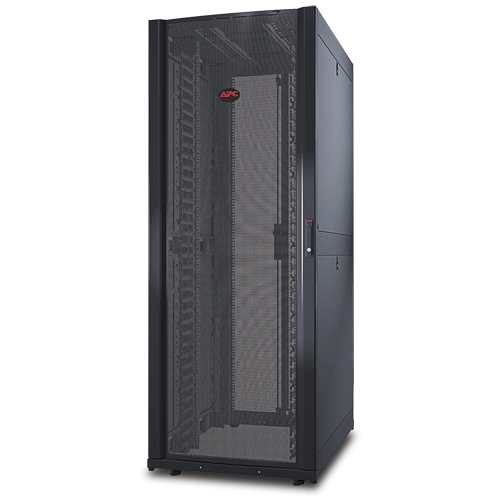

NetShelter SX 42U網絡機柜，750mm寬x1070mm深，帶側板，黑色
Andorra , United Arab Emirates , Afghanistan , Antigua and Barbuda , Anguilla , Albania , Armenia , Netherlands Antilles , Angola ,
Argentina , Austria , Australia , Aruba , Azerbaijan , Bosnia and Herzegovina , Barbados , Bangladesh , Belgium , Burkina Faso ,
Bulgaria , Bahrain , Burundi , Benin , Bermuda , Brunei , Bolivia , Brazil , Bahamas , Bhutan , Botswana , Belarus , Belize , Canada ,
The Democratic Republic Of Congo , Central African Republic , Congo , Switzerland , C?te d'Ivoire , Cook Islands , Chile , Cameroon
, China , Colombia , Costa Rica , Serbia and Montenegro , Cuba , Cyprus , Czech Republic , Germany , Djibouti , Denmark , Dominica ,
Dominican Republic , Algeria , Ecuador , Estonia , Egypt , Western Sahara , Spain , Ethiopia , Finland , Fiji , Falkland Islands , France ,
Gabon , United Kingdom , Grenada , Georgia , French Guiana , Ghana , Gibraltar , Gambia , Guinea , Guadeloupe , Equatorial Guinea
, Greece , Guatemala , Guyana , Hong Kong , Honduras , Croatia , Haiti , Hungary , Indonesia , Ireland , Israel , India , Iraq , Iran , Iceland
, Italy , Jamaica , Jordan , Japan , Kenya , Saint Kitts And Nevis , South Korea , Kuwait , Cayman Islands , Kazakhstan , Lebanon ,
Saint Lucia , Liechtenstein , Sri Lanka , Liberia , Lesotho , Lithuania , Luxembourg , Latvia , Morocco , Moldova , Madagascar , Macedonia
, Mali , Myanmar , Martinique , Mauritania , Malta , Mauritius , Malawi , Mexico , Malaysia , Mozambique , Namibia , Niger , Nigeria
, Nicaragua , Netherlands , Norway , Nepal , New Zealand , Oman , Panama , Peru , Papua New Guinea , Philippines , Pakistan ,
Poland , Puerto Rico , Portugal , Paraguay , Reunion , Romania , Russia , Rwanda , Saudi Arabia , Sudan , Sweden , Singapore ,
Slovenia , Slovakia , Sierra Leone , Senegal , Somalia , El Salvador , Turks And Caicos Islands , Chad , Togo , Thailand , Turkmenistan
, Tunisia , TP , Turkey , Trinidad and Tobago , Taiwan , Tanzania , Ukraine , Uganda , United States , Uruguay , Uzbekistan , Saint
Vincent And The Grenadines , Venezuela , U.S. Virgin Islands , Vietnam , Yemen , Mayotte , South Africa , Zambia , Zimbabwe
專為加強的結構穩定性設計
經過驗證的框架設計、大型量規安裝導軌和重型腳輪提供了3000磅（1364公斤）靜態
（調平底腳）載荷等級和2250磅（1023公斤）動態（腳輪）載荷等級。機柜已經過測
試和批準，能夠通過結合適當?shù)穆菟ü潭ㄅ浼?lái)滿足不同的抗震要求。對于具體要求的
產品文檔，請?jiān)L問apc.com。
集成式電氣接地
頂蓋、側面板和前后門通過機柜架接地。機柜架上還有八個電氣接地插頭用于外部接地。
兼容施耐德電氣的機架系統
與施耐德電氣的多種機架配件產品兼容，從而提供了創建完整機架系統的能力。使用
業界領先的施耐德電氣設計門戶——“小型IT解決方案設計師”配置器來配置機架解決方
案，再加上產品兼容性驗證和實用的第三方設備目錄，能夠幫助您對于您的理想的機
架解決方案進行可視化。
針對高容量電纜管理系統而進行了優化
NetShelter SX機柜已經過優化，能夠與高容量電纜管理系統一起使用，這些高容量電纜
管理系統附在機柜內部的設備安裝導軌上且與安裝設備的U空間對齊，并能夠?yàn)殡娎|走線
和管理電纜提供通道。
確保與廠商無關的EIA-310 19英寸機架安裝兼容性
與廠商無關的安裝可保證與所有符合EIA-310標準的19英寸設備的兼容性?！巴耆嗪稀蓖?br style="clear: both;"/>款保證可使您高枕無憂，所有符合EIA-310-E標準的機架安裝式設備都可以安裝到
NetShelter機柜中。
集成了InfraStruXure產品
施耐德電氣的制冷、配電和電纜管理產品可與IT機柜無縫合作，從而能夠提供一個完整
的基礎設施支持系統。
帶固定器具和快速對齊裝置的可調安裝導軌
垂直安裝導軌可以1/4英寸（6.4毫米）的增量進行調整，幾乎涵蓋了IT設備的任何
安裝要求。機柜安裝導軌和側面支柱集成了輕松對準功能用于快速對準驗證，無需
使用工具來驗證對其與否。前后都標出了U位置的編號，以便能夠快速安裝設備。
雙開后門設計
雙開后門設計有助于優化地板空間的使用，后門的開關只需要占用 279 mm 的操作
空間。
外形較小的腳輪和可從下面或上面進行調節的調平底腳
作為標準，機柜在交貨時配有調平底腳和腳輪。調平底腳可使用螺絲刀或鉆頭進行
快速調整，而無需使用扳手伸到下面去擰。
機柜按訂單裝配(ATO)選項可用
機柜ATO（按訂單裝配）選項提供了一種超出標準機柜型號的客戶機柜定制級別。
這種定制僅限于機柜本身的裝配，不包括額外的機柜元件。例如，可以裝配沒有側
面板、門或無側面板和門的機柜。對于機柜的尺寸選項和可用性，請?jiān)L問apc.com。
集成的連接硬件，帶有多種寬度機柜對齊功能
機柜包括預先安裝的連接件，用于在行中加入一個機柜并為機柜提供額外的穩定性。
預先安裝的連接件包括用于連接相鄰機柜的幾個孔，孔的中心距為600mm或24英寸
，取決于地板布局。
預先安裝的全機柜高度后面附件通道
集成的和可調的后部附件通道為免工具安裝的附件提供了零U安裝位置。每個通道有
兩個安裝隔室，用于支持最多四個附件為一組的組合，如機架配電單元和垂直理線器
。1070毫米（42英寸）和825毫米（32英寸）深的機柜和網絡機柜包括兩個通道。1
200毫米（48英寸）深的機柜包括四個通道。通道在工廠被預先安裝在機柜的后部，
但可以沿著側面支柱移動到機柜的其它位置，以便將電纜管理器重新放置在最需要它
的地方。
針對機架上已安裝設備的運輸?shù)奶厥獍b選項
帶有防震包裝的機柜是包裝設計中有相關規定的標準機柜和用于運輸機柜中已安裝設
備的機柜組件。對于機柜的尺寸選項和可用性，請?jiān)L問apc.com。
簡單選擇
不需要花時間進行選擇和編制多個零件編號來創建一個單一機柜。通過處理詳細
信息和提供具有單一零件編號的完整機柜，施耐德電氣使其變得相當容易。
具有曲線輪廓的穿孔前門
穿孔的前門和后門能夠?yàn)榉?wù)器和聯網設備提供充足的通風。前門穿孔區域經過
了優化，具有曲線輪廓，以提供更大的表面積并允許更大的穿孔覆蓋范圍和更高
的穿孔率。
帶有預安裝刷子的電纜接入孔
頂部的大尺寸電纜接入槽為高架電纜的進出提供了通道。底部設計允許電纜無障
礙地穿過活動地板。頂部包括在偏向機柜前面的位置預裝有刷條的開孔，以允許
數據電纜穿過并起到遏制氣流的作用。
吊環螺栓支撐集成在機柜框架中
在機柜框架的頂部有吊環螺栓孔，允許使用提升機構和吊環螺栓來吊起機柜進行
移動和放置。對于吊環螺栓的要求和機柜重量限制的詳細信息，請參考機柜用戶
文檔。
設備安裝導軌集成有臨時性布線系統
設備安裝導軌包括EIA 19英寸安裝空間旁邊的零U固定孔，允許安裝APC公司的
數據分配電纜（DDC）補丁系統而不占用任何關鍵設備的U空間。AV和網絡機柜
設計不包括用于集成DDC布線的孔位。其它1U、2U和后部機柜零U選件可與這
些機柜一起使用。
提供機柜調節工具和五金件
作為標準，所有機柜提供了一個五金器具袋，袋中包括用于安裝IT設備的五金件
和用于簡單調整機柜的工具。
可快速拆卸的前、后門設計
可以將前門移至另一側，或者將其與后門互換。前后門采用簡單的抬起式設計，
易于拆卸。
易于拆卸的電纜接入頂板
通過簡單的可拔出銷軸式鉸鏈就可將頂部拆下，用于在設備安裝期間或者甚至是在
電纜布線已經到位且經過電纜開孔的情況下接入電纜。一旦拆下之后，頂部是可以
翻轉的，可以為配電插頭和連接器重新定位更大的電纜開孔。
半高側板和選件，帶有用于通過的刷條
半高度的快速釋放側面板減少了尺寸和重量，便于搬運和接入設備。利用一把鑰匙
和門就能給側面板上鎖。目前可用的是集成有通孔和刷條的側面板選件，用于將電
纜安排到一行中相鄰的機架，同時仍保持適當?shù)臍饬鳌?/p>
電纜保護和穿通
通過開放式縱向安裝導軌和頂蓋上很大的電纜開口，維護并整理很粗的電纜束，
以提高效率。
高頻率設計
通過氣流管理面板、左側的縱向安裝導軌和側氣道套件，可以確保聯網交換機處在
足夠的來自冷氣道的橫向氣流中，并對熱氣進行絕熱，防止熱氣又進入冷氣道。
此外，正面的左側縱向安裝導軌可以阻擋聯網交換機中排出的空氣。
改進的電纜接入方式
縱向安裝導軌是開放式導軌，以便穿過更多電纜，頂蓋也采用大開口設計，以便
將電纜穿入/穿出機箱。
集成式模塊化毛刷區
光滑的塑料銷可以適當彎曲。
與外部電源進行輸出同步
NetShelter SX 頂蓋上有超大電纜入口，安裝起來也很靈活，不必使用工具，裝
了還能卸。
